LX44系列断火限位开关介绍简介：
LX44系列断火限位器按照GB14048.5设计、制造和检验，适用于交流50Hz电压至380V，直流电压220V的控制线路中。（以下简称断火限位）断火限位器主要用于电动葫芦上升、下降限位保护之用，可直接分断、接通电动机的主回路。
LX44系列断火限位开关图片
断火限位开关型号：LX44系列，LX101系列，LXZ1系列，LX39系列，YBLX系列，LXD系列，DXZ系列；
断火限位开关规格：3A，10A，20A，40A；
LX44系列断火限位开关工作原理：
断火限位器主要有动静触头、推位杆(动作杆)、基座、盖及壳体等所组成，当起升钩上升或下降到一定极限位位置时，对断火限位器上推拉杆产生推或拉的动作、使其中一对动静触头分断，切断电动葫芦主电源，从而起限位作用，当推拉杆及动作杆复位时，在弹簧力的作用下，合触同时重新闭合。

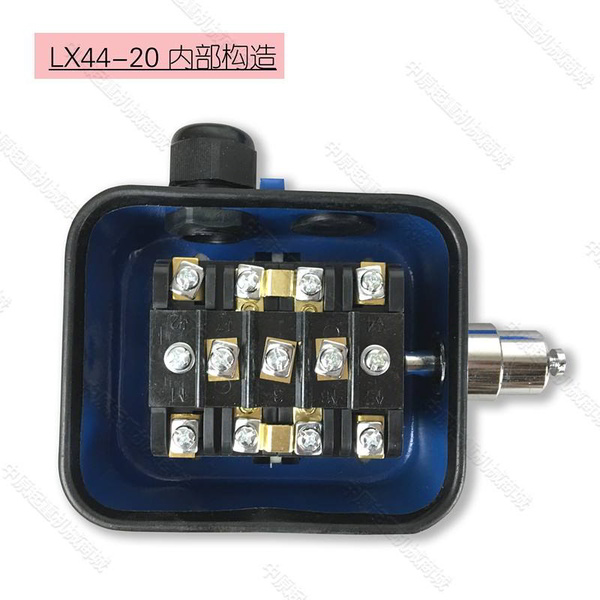

LX44系列断火限位开关内部结构
1、周围介质温度不高于+40℃及不低于-5℃，且24小时内平均温度不超过+35℃；
2、空气相对湿度在+40℃时不大于90%，在较低的温度下可以有较高的相对湿度，例如20℃时相对湿度可达90%，对于温度偶尔变化而产生的凝露要采取措施；
3、在无爆炸危险的介质场所中使用，且介质内无足以腐蚀金属和破坏绝缘的气体和导电尘埃，特殊环境工作可定制；
LX44系列断火限位开关接线图、电路图
LX44系列断火限位开关外形尺寸：
LX44系列断火限位开关技术参数：
|
型号及规格
|
额定工作电压
（v） |
额定工作电流
（a） |
可控电动机最大功率
（kw） |
动作行程
（mm） |
允许动作超程
（mm） |
操作力
（n） |
|
lx44-10
|
380
|
10
|
4.5
|
6-8
|
≤3
|
≤30
|
|
lx44-20
|
380
|
20
|
7.54
|
8-10
|
≤3
|
≤50
|
|
lx44-20
|
380
|
40
|
13
|
12-14
|
≤3
|
≤100
|
